Zamjena elektro ormara u kući/stanu

Ovo je vaš vodič za pravilan odabir materijala i proizvođača opreme za zamjenu elektro ormara u vašem domu. Ići ćemo korak po korak.

Koraci

Odabir vrste elektroormara

Odabir osigurača i zaštite

Majstor ili uradi sam?

---

Odabir vrste elektro ormara

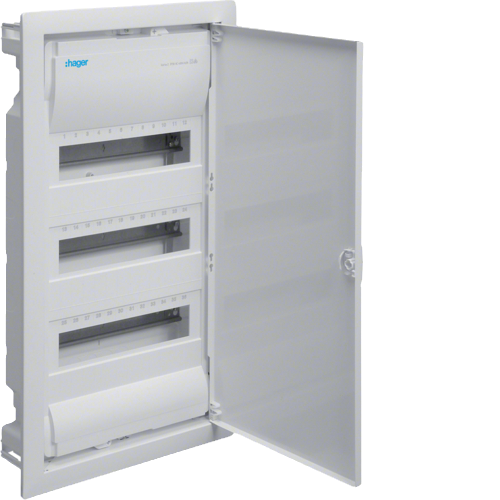

Ovisno o vašoj staroj tabli sa osiguračima, mjestu na kojem se nalaze i vašim preferencijama odabrati čemo različite vrste razvodnih tabli. 1. UGRADBENA RAZVODNA NA TABLA

Najelegantnije komercijalno dostupno riješenje za moderan izgled vašeg doma. U dosadašnjem iskustvu najbolje su se pokazale ugradbene table proizvođača Hager i ABB. Izrađene su od veoma kvalitetnog materijala, a ako odaberete model sa metalnim vratima, imaju jako dobar mehanizam za otvaranje. Ormari nude dovoljno mjesta čak i za ostavljanje viška kabela za eventualni servis ili za "nedajBože". Jako kvalitetno namontirane DIN šine koje se neče savijati ma koliko god i kakve god osigurače i provodnike postavili u ormar. Vire iz zida tek nekoliko milimetara i vrlo lako se sakriju nekom slikom ili lažnim ukrasnim vratima. Naravno uz ovaj odabir dolaze i izazovi za montažu samog ormara, kao što su: - Usjecanje ili štemanje mjesta na koje se montira - Uglavnom potrebna obrada oko ormara nakon ugranje (štemanja) - Skuplji rad majstora ili više posla ako sami radite - Potrebno znanje kako ugraditi ormar čvrsto i sigurno. - Potrebno pozicije kablova prilagoditi ulazima na ormaru - Uvođenje dodatnih provodnika kasnije pretstavlja veći izazov nego kod nadgradnih ormara 2. NADGRADBENA RAZVODNA TABLA

Najčešći odabir električara kojeg unajmite je nadgradbena razvodna tabla. Često se koriste plastične i vrlo lohotne table kompanije mandex ili ETI, iako su ovo sasvim "ok" table trebalo bi misliti o dugotrajnim posljedicama montaže. Neke od posljedica montaže nekvalitetne nadgradne razvodne table su : česta malfunkcija mehanizma za zatvaranje (brave), baglame na vratima se često odlome tokom same montaže i plastika nakon već par godina požuti ili postane krhka i lomljiva ako je izložena većim temperaturama ili UV zrakama. Zbog toga najbolji izbor po mom skromnom mišljenju su metalne/limene table kompanije Schneider Electric. Nema ništa loše ni u odabiru povoljnijih plastičnih tabli iste kompanije. Uglavnom (zavisi od modela) se vrlo lako montiraju i imaju dovoljno prostora za komotan rad. Vrlo kvalitetno namontirane DIN šine i sistem zakački za sabirnice je vrhunski. Kod montaže ove vrste razvodnih tabli najčešća greška je oštećenje provodnika u toku same instalacije. Prednost je brza i jednostavna montaža na bilo koju ravnu površinu i uglavnom ćete naći dovoljno veliku i široku tablu da pokrije mjesto stare. Nema potrebe (uglavnom) za obradu zida nakon montaže.

---

Odabir osigurača i zaštite

UPOZORENJE : Ukoliko niste 100% sigurni u odabir odgovarajućih osigurača i zaštite molim vas pozovite stučnu osobu. 1. KARAKTERISTIKE OSIGURAČA

Kako bi u što kraćem vremenu objasno karakteristike osigurača spomennuti čemo samo osigurače koje čete koristiti tj. osigurače krive isključenja B,C i nominalne struje od 10 A do 25 A(ampera). Za odabir odgovarajučeg osigrača potrebno je da znamo presjek provodnika na koji montiramo osigurač i da procjenimo prosječnu potrošnju strujnog kruga. Važno je napomenuti ako ste već imali topljive tj.keramičke osigurače koji su radili posao kako treba. Možete označiti provodnike koji su bili na njima i montirati automatske osigurače istih karakteristika. Dakle ako imamo provodnik koji služi kao dolaz za rasvjetu u dnevnom boravku presjeka 1.5mm2 a, tu imamo spojene 4x sijalice od 100W. Osigurač koji čemo montirati je krive isključenja B nominalne struje 10A. Da bi izračunali koliko ampera imamo na strujnom krugu koristimo Omov zakon. Kriva isključenja

Za oigurač B kategorije kada struja (A) bude 3-5 puta veča od nominalne vrijednosti osigurača, osigurač vrši isključenje i oni se laički zovu "brzi" osigurači. Osigurači krive isključenja B se preporučuju za kućne instalacije. Za osigurač C kategorije kada stuja (A) bude 5-10 puta veča od nominalne vrijednosti osigurača, osigurač vrši isključenje i oni se laički zovu "spori" osigurači. Primarno se koriste u industrijskim postrojenjima. Za odabir osigurača po presjeku provodnika možete koristiti ovu tabelu:

Osigurače kupujte samo od reputabilnih kompanija kao što su:

• Hager

• ABB

• Schneider Electric

• ETI

• EATON

• Simens

• leGrand

Izbjegavajte proizvođače kao što su

• Multi9

• Commel


2.KARAKTERISTIKE ZAŠTITE (RCD)

U narodu poznata kao FID sklopka ili ZUDS ( zaštitni uređaj diferencijalne struje)

RCD nas štiti od struje dodira. Posljednjih godina je obavezna za ugradnju u svakom novoizgrađenom objektu. Vrlo važna je pravilna ugradnja ovog uređaja kako bi se osigurao krajnji korisnik električne energije. RCD radi na principu razlike ulaznih i izlaznih struja el.kruga koji je skopčan na njega. Ako imamo "curenje" struje tj. ako fazni ili nulti provodnik dođe u kontakt sa otpornikom koji nije dio strujnog kruga RCD vrši isključenje. Isključenje se vrši nakon što RCD osjeti razliku od 0.03 A ili 0.003 A izmedju ulazne i izlazne stuje. Kako bi odabrali odgovarajuči RCD ili bolje rečeno RCBO potrebno je da znamo potrošnju strujnog kruga na koji ga spajamo(pogl. 1.KARAKTERISTIKE OSIGURAČA) i moramo znati odabrati osjetljivost samog RCBO uređaja. Generalno pravilo kod ugradnje je da na el.krugu sanitarnog čvora ili na mjestima u kojim dolazimo u kontakt sa vodom (Jaccuzi,bazen, itd...) montiramo osjetljiviji uređaj tj.osjetljivosti 0.003A a u ostatku prostora montiramo uređaj osjetljivosti 0.03A. To je generalno pravilo ali molim vas ako niste sigurni koji uređaj trebate, kontaktirajte stručnu osobu.Za moderne instalacije u današnje doba preporučujem sklopku F tipa. Također vrlo su male šanse da će RCBO raditi ispravno na starim instalacijama bez dodatnog prekrajanja instalacije. Preporučene kompanije od kojih trebate kupovati ove uređaje su iste kao i za osigurače.

---

Majstor ili uradi sam?

U današnje vrijeme dostupnosti informacija na internetu mnogo toga možemo uraditi sami preko YouTube tutorijala i članaka na DIY web stranicama. Najvažnije da znate što se tiče rada sa strujom je po redu:

Treba da znate (VAŽNO)

Ne igrajte se sa životom. Ne sastavljate IKEA kabinet. Zovite kvalifikovanog majstora. Čak i polumajstor će to bolje od vas uraditi. Ponovo kažem ne montirate pipu, ne igrajte se sa životima svojih najbližih. I to je zamjena elektro ormara.
